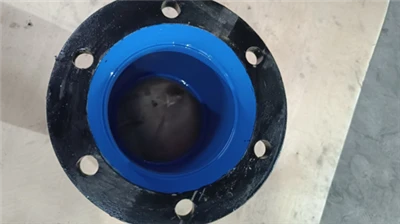

পণ্য ওভারভিউ
নমনীয় আয়রন মেকানিক্যাল জয়েন্ট হল নমনীয় লোহার পাইপ এবং জিনিসপত্রের জন্য মূলধারার সংযোগের ধরন। এটি সকেট জয়েন্টে পুশ-থেকে ভিন্ন, গ্যাসকেটকে সংকুচিত করার জন্য বোল্টিংয়ের মাধ্যমে সিলিং অর্জন করে। জয়েন্টটি নির্দিষ্ট কৌণিক বিচ্যুতি এবং অক্ষীয় স্থানচ্যুতিকে অসম ফাউন্ডেশন সেটেলমেন্টের জন্য অনুমতি দেয়। নমনীয় লোহা থেকে তৈরি, এতে উচ্চ প্রসার্য শক্তি এবং চমৎকার জারা প্রতিরোধ ক্ষমতা রয়েছে।
মৌলিক পরামিতি
| আইটেম | স্পেসিফিকেশন |
|---|---|
| পণ্যের নাম | নমনীয় আয়রন যান্ত্রিক জয়েন্ট |
| উপাদান | নমনীয় আয়রন QT450-10 (GGG50) |
| আবরণ | বাহ্যিক: বিটুমেন / ইপক্সি আবরণ অভ্যন্তরীণ: ইপোক্সি আস্তরণ (এফবিই ঐচ্ছিক) |
| সীল উপাদান | EPDM/NBR রাবার গ্যাসকেট |
| সংযোগের ধরন | যান্ত্রিক bolted কম্প্রেশন জয়েন্ট |
| প্রযোজ্য পাইপ | নমনীয় লোহার পাইপ এবং জিনিসপত্র |
| স্ট্যান্ডার্ড | EN545, ISO2531, AWWA C110 |
| অনুমোদনযোগ্য কৌণিক বিচ্যুতি | 3 ডিগ্রি পর্যন্ত |
| অনুমোদিত অক্ষীয় স্থানচ্যুতি | ডিএন আকারের উপর নির্ভর করে |
| কাজের চাপ | PN10/PN16 |
| মাঝারি | পানীয় জল, নর্দমা, পৌরসভা জল |
| ইনস্টলেশন বৈশিষ্ট্য | সাইটে- সমাবেশ, কোনো সকেট পুশ করার প্রয়োজন নেই৷ |
স্পেসিফিকেশন এবং মাত্রা
| নামমাত্র ব্যাস DN | পাইপ বাইরের ব্যাস DE | গ্রন্থি বাইরের ব্যাস D1 | ফ্ল্যাঞ্জ বাইরের ব্যাস D2 | বোল্টের পরিমাণ এবং আকার | প্রায় ওজন (কেজি) |
|---|---|---|---|---|---|
| DN80 | 98 | 205 | 168 | 4 × M18 | 4.1 |
| DN100 | 118 | 234 | 188 | 4 × M23 | 5.7 |
| DN150 | 170 | 288 | 242 | 6 × M23 | 7.5 |
| DN200 | 222 | 341 | 295 | 6 × M23 | 9.5 |
| DN250 | 274 | 395 | 349 | 8 × M23 | 12.2 |
| DN300 | 326 | 455 | 409 | 8 × M23 | 14.6 |
| DN350 | 378 | 510 | 462 | 10 × M23 | 18.4 |
| DN400 | 429 | 565 | 514 | 10 × M27 | 23.8 |
| DN450 | 480 | 620 | 565 | 12 × M27 | 29.6 |
| DN500 | 532 | 678 | 618 | 12 × M27 | 36.5 |
| DN600 | 635 | 785 | 722 | 16 × M30 | 52.3 |
পণ্য আনুষাঙ্গিক
ডাবল ফ্ল্যাঞ্জ হাতা:
এটি দুটি পৃথক পাইপ বিভাগকে সংযুক্ত করে, যান্ত্রিক সহায়তা প্রদান করে এবং পুরো যৌথ সমাবেশের জন্য মূল সংযোগের ভিত্তি তৈরি করে।
চাপ রিং:
ডবল ফ্ল্যাঞ্জ হাতা এবং শক্ত বোল্টের সাথে এটি রাবার সিলকে দৃঢ়ভাবে জায়গায় আটকে রাখে। এই ধরনের ক্ল্যাম্পিং সংযোগের অখণ্ডতা এবং স্থিতিশীল সিলিং কর্মক্ষমতা বজায় রাখে।
কে-টাইপ রাবার রিং:
এটি মূল sealing উপাদান. এটি পাইপ জয়েন্টগুলিতে মাঝারি ফুটো বন্ধ করে এবং বিভিন্ন ক্ষেত্রের পার্শ্ববর্তী অবস্থার সাথে খাপ খায়।
বন্ধন বল্টু:
ফ্ল্যাঞ্জ এবং ডবল ফ্ল্যাঞ্জ হাতা লক করতে ব্যবহৃত হয়, টাইট, নির্ভরযোগ্য যৌথ সমাবেশের গ্যারান্টি।
পণ্য আবরণ
নমনীয় আয়রন মেকানিক্যাল জয়েন্টের ভিতরে একটি FBE আবরণ এবং বাইরের দিকে একটি স্ট্যান্ডার্ড অ্যাসফল্ট পেইন্ট রয়েছে।
শক্তিশালী ক্ষয়-বিরোধী সম্পত্তি দাঁড়িয়েছে। উচ্চ-তাপমাত্রা গলে যাওয়া এবং নিরাময় প্রক্রিয়ার মাধ্যমে, FBE ধাতব স্তরের উপর শক্তভাবে আটকে থাকে। আবরণ খুব কমই খোসা ছাড়বে বা ফোসকা ফেলবে, যা 20-30 বছরের পরিষেবা চক্রের জন্য নির্ভরযোগ্য ক্ষয়-বিরোধী সুরক্ষা প্রদান করে।
অ্যাসিড, ক্ষার এবং লবণ-ভিত্তিক রাসায়নিক মিডিয়ার বিরুদ্ধে ভাল সহনশীলতা। এটি রাসায়নিক প্রক্রিয়াকরণ এবং বর্জ্য জল চিকিত্সা কাজের আশেপাশে স্থিতিশীল কর্মক্ষমতা বজায় রাখে।
এটি পরিবেশ-বান্ধব মান পূরণ করে, অতিরিক্ত দূষণ উদ্বেগ ছাড়াই শেষ ব্যবহারকারীদের জন্য সুবিধা নিয়ে আসে।
উচ্চ কঠোরতা এবং ভাল পরিধান-প্রতিরোধী কর্মক্ষমতা. পরিবহন, ফিল্ড ইনস্টলেশন এবং ভূগর্ভস্থ কবর দেওয়ার সময়, আবরণটি স্ক্র্যাচ, প্রভাব এবং মাটি এক্সট্রুশন ক্ষতি প্রতিরোধ করতে পারে, আবরণ স্তরটি অক্ষত রাখে।
স্পেসিফিকেশন তুলনা
| তুলনা আইটেম | K-টাইপ মেকানিক্যাল জয়েন্ট | জয়েন্টে টি-পুশ-টাইপ করুন |
|---|---|---|
| বিচ্ছিন্ন করা | পুনর্ব্যবহারযোগ্য এবং সহজ রক্ষণাবেক্ষণ | একক পুশ-ফিট, বিচ্ছিন্ন করা কঠিন |
| প্রতিরোধ-কে টানুন | ঢাল, নদী ক্রসিং এবং পাইপ জ্যাকিংয়ের জন্য চমৎকার | দুর্বল; দীর্ঘ সোজা সমাহিত পাইপলাইন জন্য নোঙ্গর ব্লক প্রয়োজন |
| বিচ্যুতি ক্ষমতা | সর্বোচ্চ 4 ডিগ্রী | 3~5 ডিগ্রী, সামান্য বড় বিচ্যুতি |
| নির্মাণের গতি | ধীর, একাধিক বোল্ট শক্ত করা প্রয়োজন | দ্রুত, সরাসরি ধাক্কা সমাবেশ |
| সাধারণ আবেদন | ভালভ চেম্বার, বাঁক, নদী ক্রসিং, সেটেলমেন্ট জোন, রক্ষণাবেক্ষণ নোড | দীর্ঘ সোজা পৌরসভা জল মেইন |
বৈশিষ্ট্য
নমনীয়, কৌণিক বিচ্যুতির অনুমতি দিন
প্রতি জয়েন্টে প্রায় 5 ডিগ্রী পর্যন্ত ডিফ্লেকশন, ছোটখাটো মিসলাইনমেন্ট, গ্রাউন্ড সেটেলমেন্ট এবং থার্মাল এক্সপেনশন/সংকোচন; অনমনীয় ফ্ল্যাঞ্জ জয়েন্টগুলির চেয়ে বেশি নমনীয়
সহজ disassembly এবং রক্ষণাবেক্ষণ
কোনো ঢালাই/কাটিং প্রয়োজন নেই। গ্যাসকেট প্রতিস্থাপন, পাইপ মেরামত বা সিস্টেম পরিবর্তনের জন্য সাইটে আলাদা করা যেতে পারে। ভালভ/ফিটিং সংযোগ এবং জরুরী মেরামতের কাজের জন্য দুর্দান্ত
ভাল sealing এবং চাপ কর্মক্ষমতা
নির্ভরযোগ্য জলরোধী সীল। 350 psi (ছোট আকার) / 250 psi (বড় আকার), PN16~PN25 পর্যন্ত রেট করা সাধারণত জল সরবরাহ ব্যবস্থার জন্য ব্যবহৃত হয়
